Розрахунок кількості кріплення ПВХ, ТПО мембран.

Розрахунок кількості кріплення ПВХ, ТПО мембран.


Розрахунок достатньості закріплення покрівельного матеріалу вітровому откосу треба проводити на нормативну величину середнього складного вітрового навантаження, що діє на тій чи іншій висоті від поверхні землі за формулою:

WB = W0 · k · c · v0

де W0 — нормативне значення вітрового напору приймається 0,30 (30) кПа (кгс/м) для першого та 0,38 (38) кПа (кгс/м) для другого вітрових районів України.

До першого вітрового району належать території областей: Віницькою, Донецькою, Житомирською, Київською, Київськоюградською, Луганською, Полтавською, Ровенською, Сумскою, Тернополяльською, Харківською, Хмельницькою, Черкаскою, Чернігівською.

До другого вітрового району належать території областей: Дніпропетровський, Закарпатскій, Запоріжській, Івано-Франковської, Луцькой, Львівської, Ніколевської, Одесської, Херсонської, Чернігівської та Кримської АР.

k — коефіцієнт, що враховує зміну вітрового напору (і відсмоктування) за висотою, приймається за таблицею 1;

з - аеродинамічний коефіцієнт; місцевий (відповідний) тиск за зовнішнім контуром покриття й на гребенях водорозділів приймається рівним мінус 2;

v0 — коефіцієнт надійності приймається 1,4.

Розрахунок кріплення мембранної покрівлі. Нормативні положення

Достатня закріплення окремого шару суміщеного покриття визначається з умов:
Ру > WB

де Ру — утримувальне зусилля, кгс/м2, що визначається за формулою:

Ру = F + G

де F — міцність приклейки (або іншого способу закріплення) на відрив, кгс/см2 (у разі тривалого застосування дії вітру до 24 год);

G — власна вага елемента (шара), закріплення якого не враховується, а також маса всіх елементів (лоїв), що лежать на ньому, кг/м2

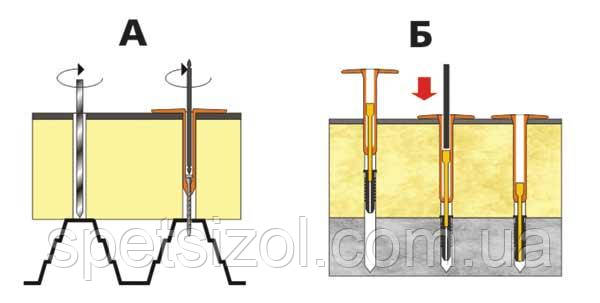

Механічне кріплення за допомогою дюбель-анкерів

Мінімальна несна здатність дюбель-анкерів Rв приймається 0,3 кН
Необхідна кількість дюбель-анкерів із умов забезпечення допустимих зусиль виривання визначається за формулою:
n = Wв/Rв


Розрахунок кріплення. Приклад:
Розрахункові умови: закріплення на гребнях водорозділів багатопролітного плоского покриття — з ухилом 5%; висота будівлі 10 м.


Відривне вітрове навантаження для першого вітрового району складе:

WB = 30 х 0,65 (-2) 1,4 = - 54,6 кгс/м2.

Приймаємо механічне кріплення покрівельного матеріалу з використанням дюбель-анкерів із несною здатністю Rв = 30 кг. Необхідна кількість кріпильних елементів на 1 м2 площі становитиме:

Ру — утримувальне зусилля, кгс/м2:

Ру = 1,9*30 + 1,6 = 57 кг/м2 > Wв = 54,6 кг/м2

Умова виконується

Для решти зон покриття коефіцієнт приймаємо ce1 = 122 = 0,55

Якщо за необхідного за розрахунком кількості кріплення відстань між дюбелями менш ніж 18 см, то:

1. Можна застосувати мембрану завширшки 50 або 33 см, розрізавши рулон завширшки 105 см на два або три полотна.

2. Можна призвести додаткове кріплення полотна завширшки 105 см відповідно в один ряд — по середині полотна або у два ряди — на відстані 33 см між ними.

Місця додаткових стиків треба заклеїти полотном мембрани завширшки 20 см.

По периметру покриття обов'язково здійснюється кріплення з кроком 25 см.
